产品介绍

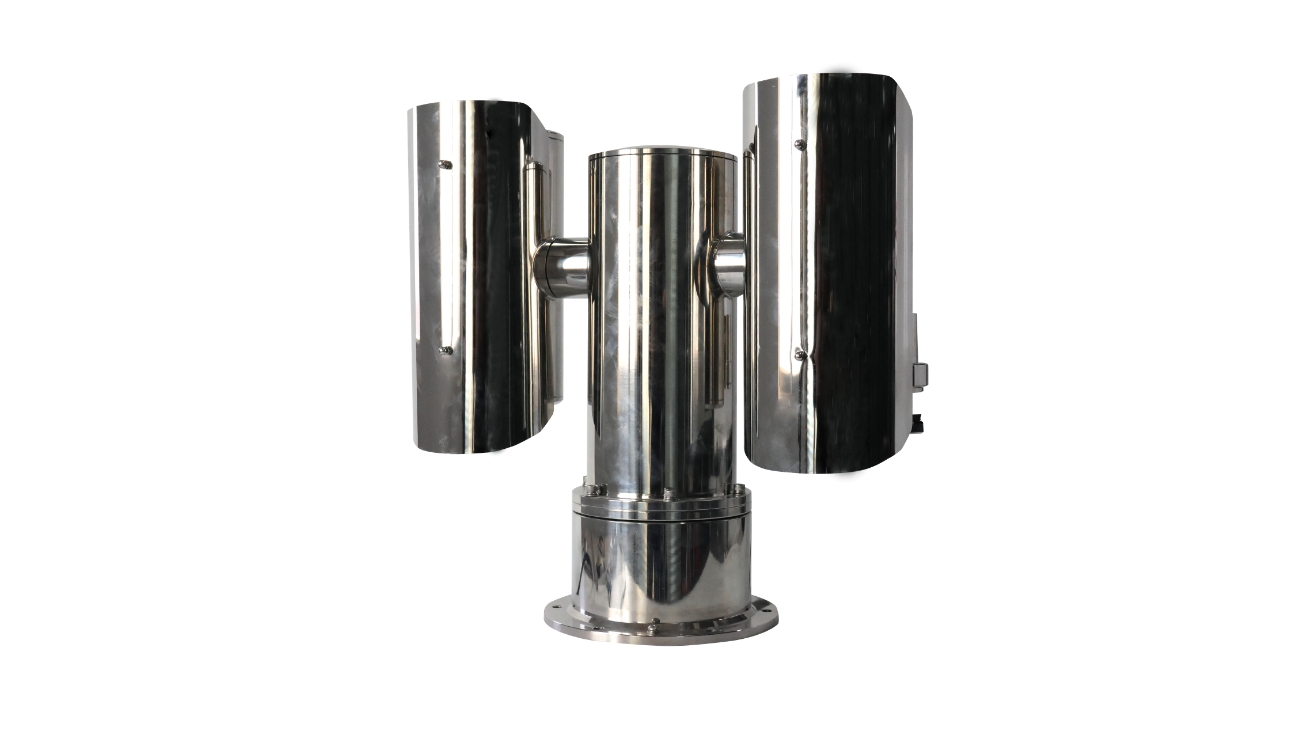

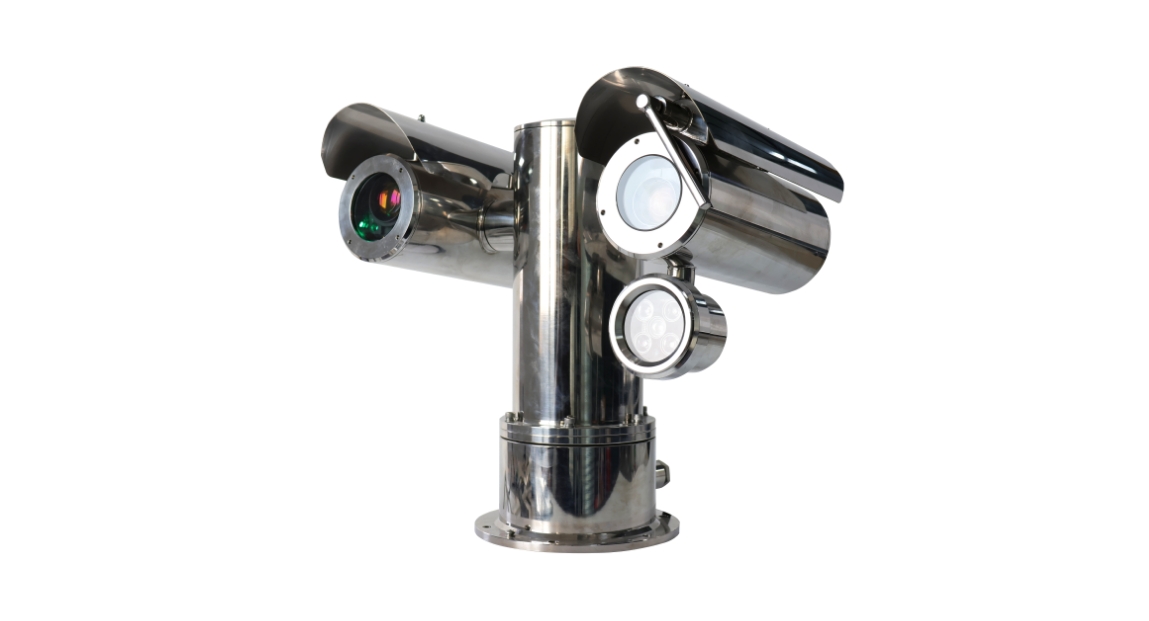

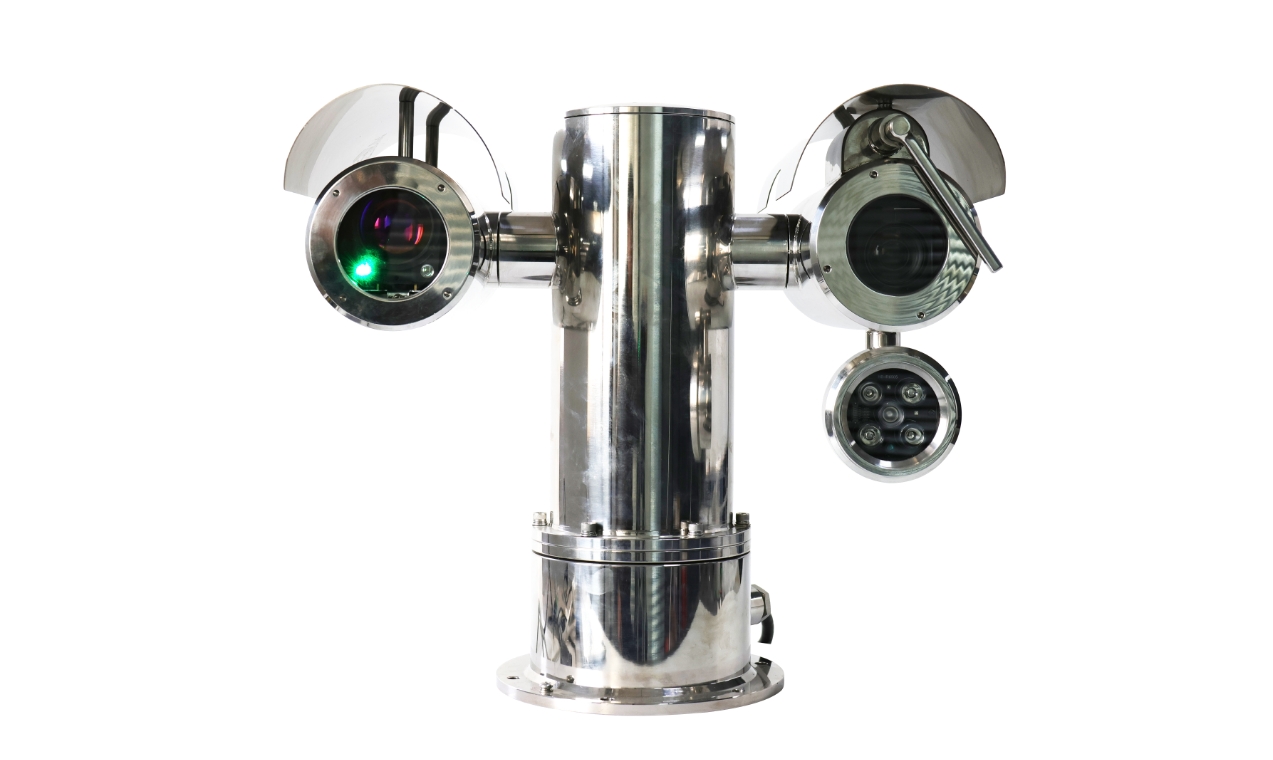

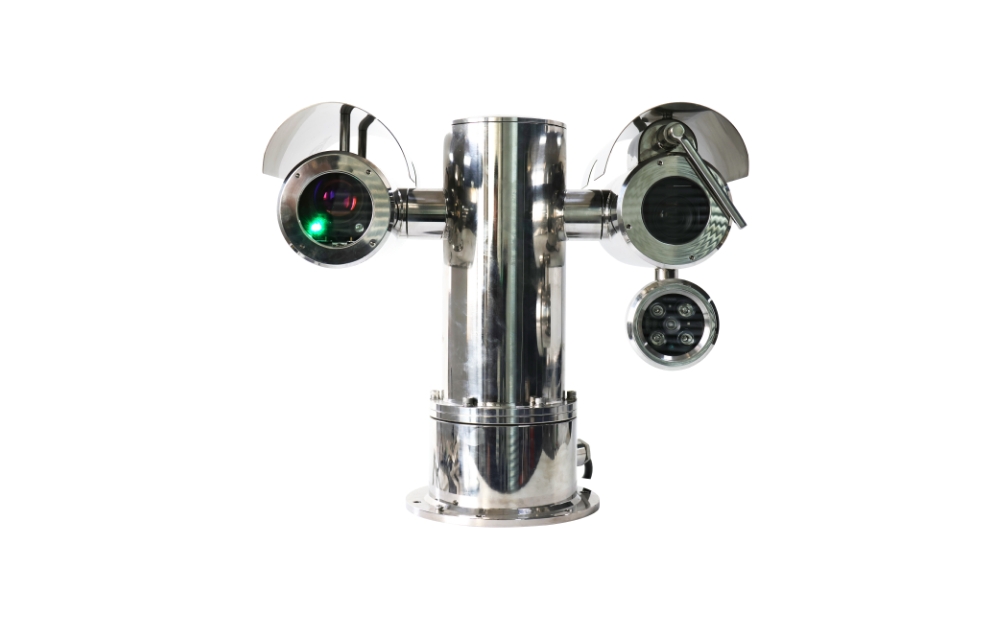

XT-G6000C 云台扫描式激光气体在线监测系统是一套固定式扫描式激光气体遥测系统，由主机和上位机两部分组成。它用激光吸收光谱技术原理，对位于激光收发装置检测区域内的甲烷气体浓度进行远距离实时在线监测，并具备信号采集、转换、发送功能。
与固定一条光路的线型光束探测器不同，这台设备的激光收发装置装在云台上：横向可转 0°～360°、纵向可转 -90°～+90°，两个转轴叠加，扫描的是一个立体区域而不是一条线。云台按设定的角度逐点扫描，碰到甲烷吸收谱线就留下读数，结果仍以 ppm·m（浓度 × 光程的线积分值）表示，量程 0～5000ppm·m（其它量程可选），灵敏度 5ppm·m，响应时间 0.1 秒；检测距离有 0～100 米、0～150 米两种规格。机身带视频摄像头，可与扫描同步抓拍现场画面，方便在后台确认是哪个方向、哪一处出现异常。
整机 AC220V 供电，座式安装，通过 RS485 把数据送到上位机，实现后台电脑监控；报警可设置预警值、报警值两个层级。外壳防护等级 IP68，防爆标志 Ex db IIC T6 Gb／Ex tb IIIC T80℃ Db，防爆编号 CNEx23.1596X；连续工作时间大于 25000 小时，外形尺寸 467mm×303mm×414.5mm，主机重量约 30±0.5kg。
产品特点
云台扫描，区域覆盖：横向 0°～360°、纵向 -90°～+90°，一台设备在一个立体空间里逐点扫描，替代多处布点。
三维立体探测：两个转轴叠加，覆盖的是体积而不是一条线，适合开阔、装置密集、人员不易接近的场所。
摄像头同步抓拍：机身带视频摄像头，扫描的同时可抓拍现场画面，报警时能直接看到画面辅助定位。
后台电脑监控：RS485 输出接入上位机，在后台集中查看读数、报警与画面。
远距离非接触测量：0～100 米、0～150 米两种规格，不必把探头伸到气体里，也不影响通行与生产。
激光吸收光谱：只针对甲烷的吸收谱线，减少其它气体与水汽的干扰。
灵敏度 5ppm·m：微量泄漏也能被扫描光路捕捉到。
响应时间 0.1 秒：单次测量的响应速度快，适合边扫边判。
量程 0～5000ppm·m：其它量程可选，按现场工况订货时确认。
连续工作 25000 小时以上：适合长期在线值守，减少停机维护频次。
隔爆与粉尘双认证：Ex db IIC T6 Gb／Ex tb IIIC T80℃ Db，防爆编号 CNEx23.1596X，防护等级 IP68。
AC220V 供电、座式安装：现场交流取电，底座法兰固定，安装位置与视角一次调好即可长期使用。
应用场合

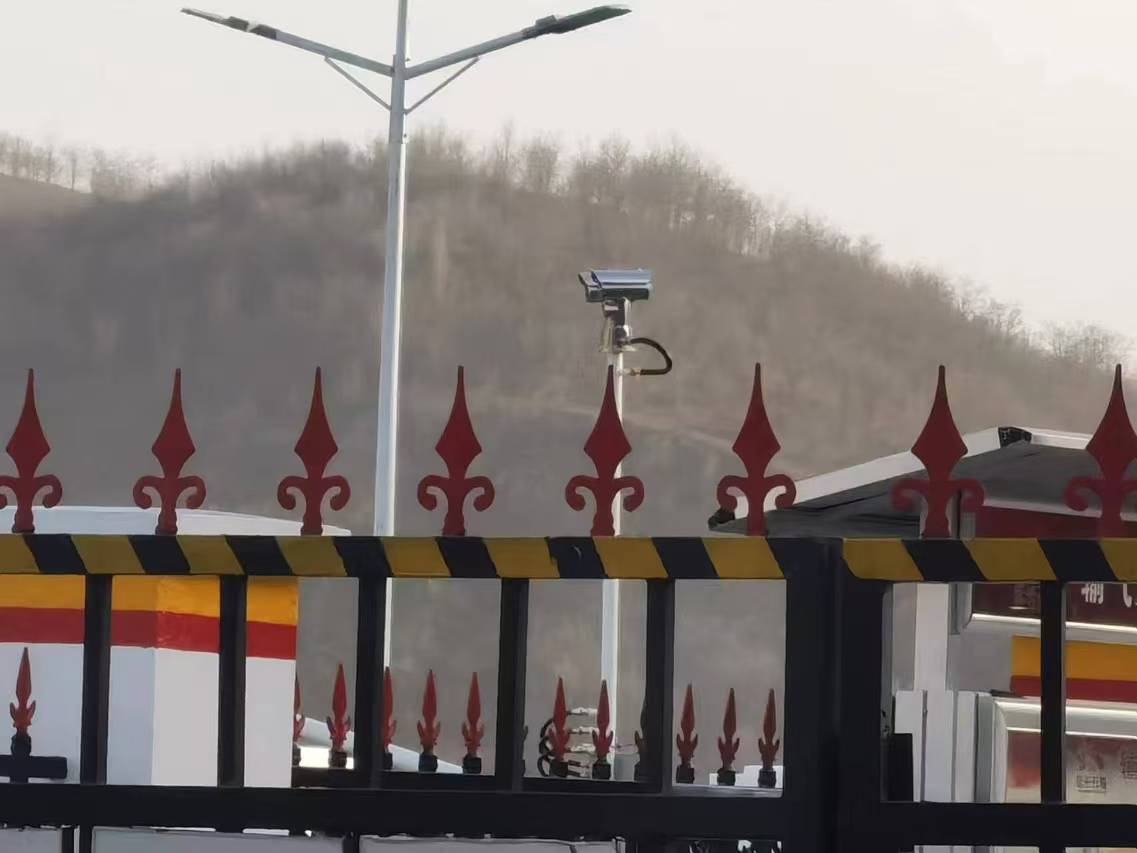

燃气门站与储配站LNG 接收站与气化区化工装置区与罐区长输管线场站与阀室装卸车区与火炬区
安装与使用提示

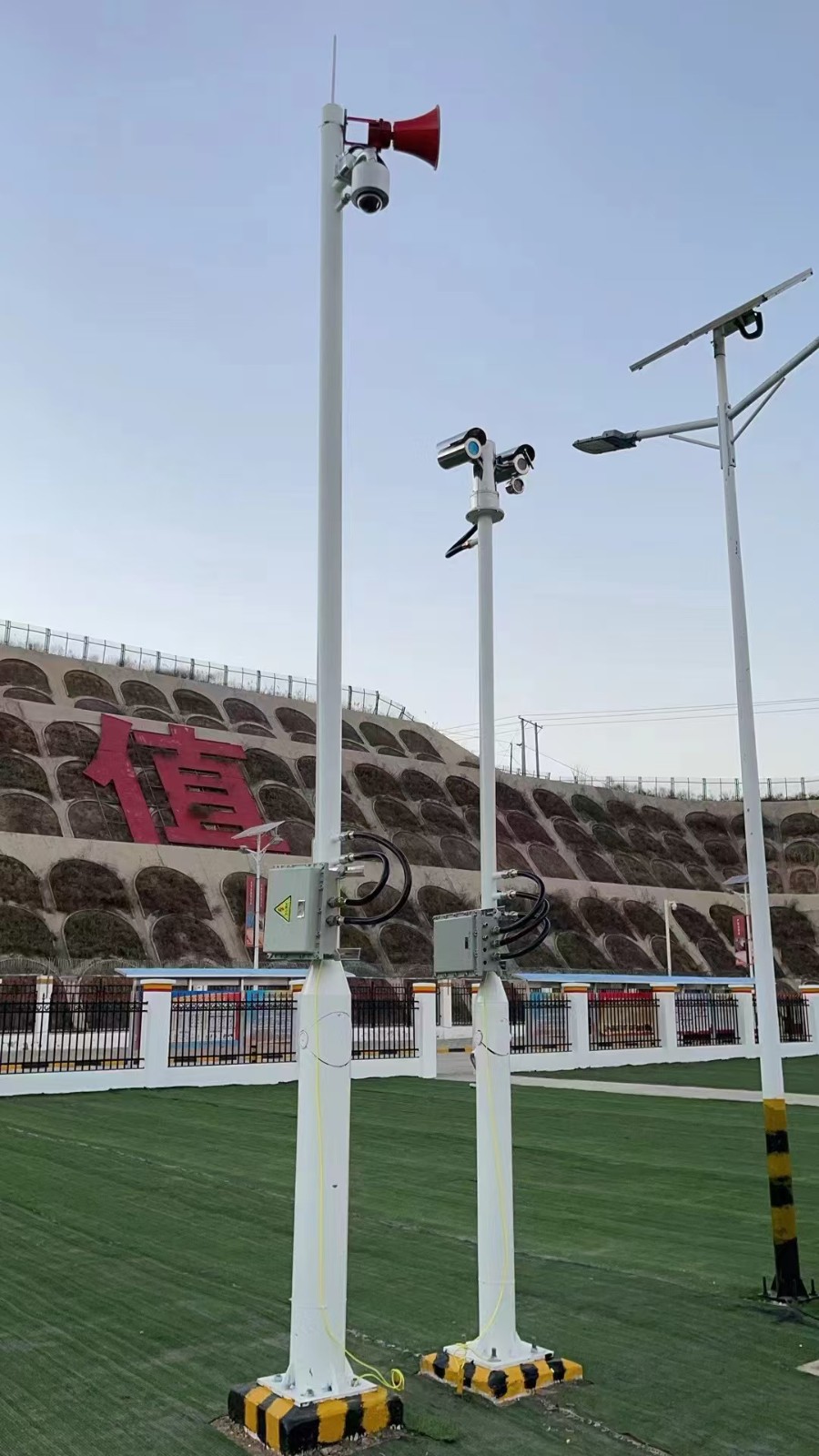

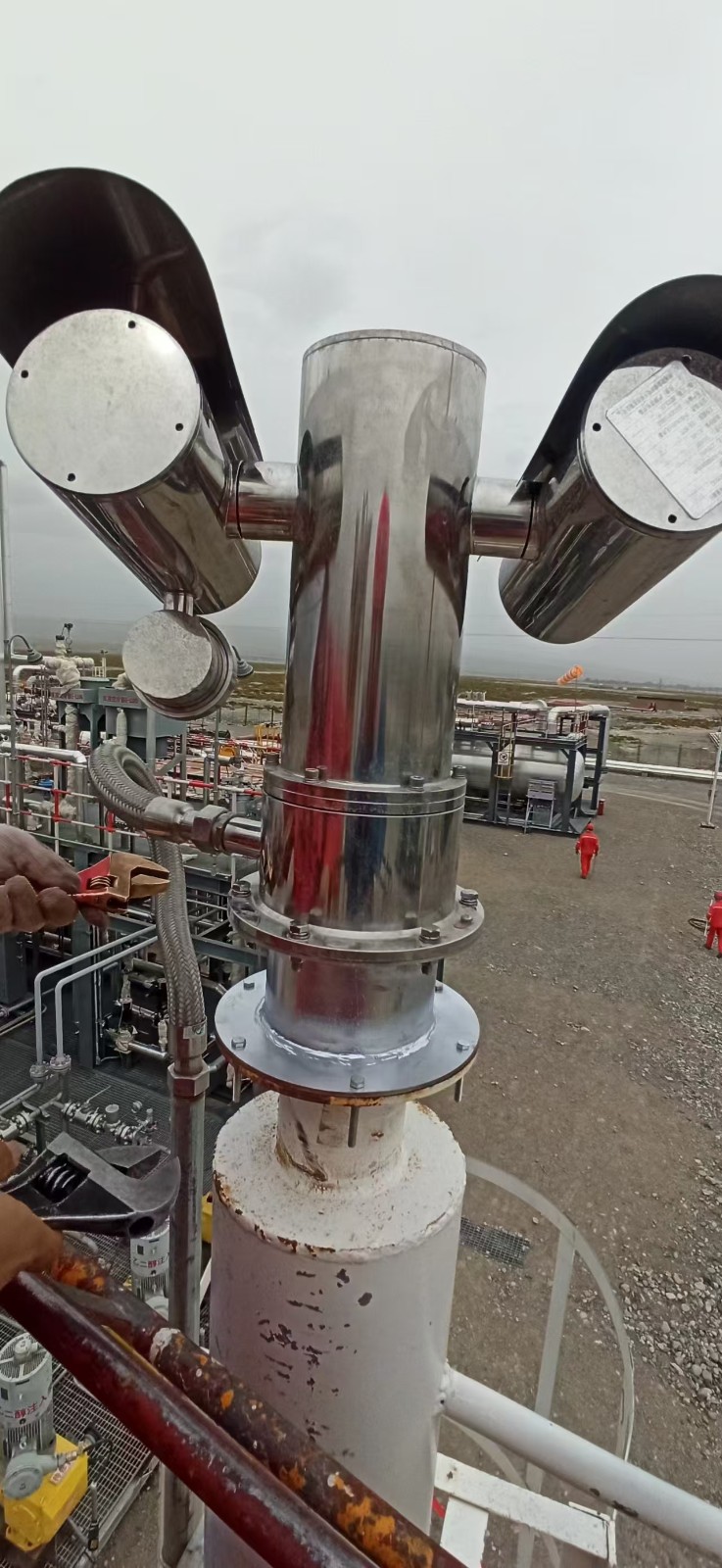

装位决定效果：座式安装，需有稳固的立柱或基座；安装高度与朝向要保证扫描范围内通视、无长期遮挡（管架、罐体、车辆、生长植被都会挡住光路）。
供电与防雷：AC220V 供电，按现场电气规范配空开、漏电保护与接地；户外立杆安装时建议加装浪涌保护，维护前先断电。
扫描策略需现场设定：扫描角度范围、点位与巡检方式在上位机里按监测区域布置，具体可设定项以随机说明书与上位机软件为准。
报警值按规程定：预警值与报警值按现场甲烷爆炸下限及本单位安全管理制度设定，装置支持两级设定，出厂默认值请向厂家确认。
技术参数
检测气体 CH4（甲烷）
检测原理 激光吸收光谱（TDLAS）
检测范围 0～5000ppm·m（其它量程可选）
检测距离 0～100 米、0～150 米（两种规格可选）
灵敏度 5ppm·m
响应时间 0.1 秒
视频摄像 带视频摄像头，可与扫描同步抓拍
水平转动角度 0°～360°
垂直转动角度 -90°～+90°
连续工作时间 大于 25000 小时
工作电源 AC220V
输出方式 RS485
报警设定 可设置预警值、报警值（两级）
防爆标志 Ex db IIC T6 Gb／Ex tb IIIC T80℃ Db
防爆编号 CNEx23.1596X
防护等级 IP68
安装方式 座式安装
外形尺寸 长×宽×高 467mm×303mm×414.5mm
整机重量 约 30±0.5kg
注：读数为 ppm·m（浓度 × 光程的线积分值），随扫描角度变化的光程不同，读数不能与点型探测器的 ppm 直接换算；检测距离 100 米与 150 米为按型号订货的两种规格，不是同一台上的切换档位；响应时间 0.1 秒为单次测量响应，整圈扫描时长取决于设定的点位与转速；系统由主机与上位机组成，反射板与上位机软件是否随机配套、座式安装的立柱与基座由谁提供，请在报价时写明；工作温度、相对湿度、大气压手册未标注。
常见问题
XT-G6000C 是什么设备？和线型光束探测器（XT-G6000B）有什么区别？
这是一套云台扫描式激光气体在线监测系统，由主机和上位机组成，用激光吸收光谱原理监测收发装置视野内的甲烷浓度，并带视频摄像头同步抓拍。XT-G6000B 是固定一条光路的线型光束探测器，只测收发装置与反射装置之间那一条线；XT-G6000C 的激光收发装置装在云台上，横向 0°～360°、纵向 -90°～+90° 转着扫，覆盖的是一个立体区域。前者适合一条明确的通道、断面，后者适合范围大、点位多、又不想密集布点的场所。
云台扫描怎么理解？一台能覆盖多大范围？
水平能转一整圈（0°～360°），垂直能上下各 90°（-90°～+90°），所以它的视野是一个以安装点为中心的球状可扫区域；实际覆盖大小由检测距离决定：0～100 米或 0～150 米规格，决定激光能打到多远、读数是否有效。所以「覆盖范围」要按转动的角度范围 × 有效检测距离一起算，而不是只看角度。具体布点与扫描路径要在上位机里按现场布置。
读数单位是 ppm·m，和 ppm 有什么区别？
ppm·m 是「浓度 × 光程」的线积分值：同样浓度的气团，光程越长读数越高。所以它不能像点型探测器那样直接读「多少 ppm」，而是判断这个方向、这段光程上有没有甲烷、大致多少。好处是光程长、覆盖体积大，微量泄漏也容易被发现；代价是读数与光程、气团分布有关，做趋势对比时要保证安装位置与扫描路径不变。
响应时间 0.1 秒，是不是扫完一圈只要 0.1 秒？
不是。0.1 秒是单次测量的响应时间，即激光扫过一个点、给出一次读数的速度。云台扫完一圈的总时长，取决于设定了多少个扫描点、每个点停留多久、云台转速多少，这些属于现场配置，手册未给固定值。可以理解为「每个点的反应很快，整圈的快慢取决于用了多少个点」。
100 米和 150 米怎么选？
两种是按型号订货的规格，不是同一台机器上切换的档位。选型按实际监测半径留余量：监测半径在 100 米以内（如装置区、装卸区、罐区一角）用 100 米规格；需要覆盖更大半径（如门站全场、开阔罐区）用 150 米规格。实际可用距离还受雾、雨、雪等天气和背景反射条件影响，长距离场合建议与厂家按现场确认。
输出是 RS485，怎么接上位机？协议是什么？
手册标注输出方式为 RS485，数据送到上位机做后台电脑监控。RS485 是电气接口标准，具体通信协议、波特率、寄存器地址表手册未注明，需向厂家索取通信协议文档后再做二次开发或接入既有 SCADA。若现场已有监控平台，建议在下单时说明平台协议要求，由厂家确认对接方式。
报警值怎么设？能设两级吗？
可以。手册写明「报警设定：可设置预警值、报警值」，即支持预警与报警两个层级，便于先提示、后联动。具体数值手册没有给默认值，应按现场甲烷爆炸下限、行业规程与本单位安全管理制度设定；设定权限与操作方式以上位机软件和说明书为准。
防爆和防护等级是多少？能装在户外吗？
Ex db IIC T6 Gb／Ex tb IIIC T80℃ Db，防爆编号 CNEx23.1596X：气体侧为隔爆型 db、T6（最高表面温度 ≤85℃）、Gb 级；粉尘侧为外壳保护型 tb、T80℃、Db 级。外壳防护等级 IP68，可用于户外。需注意手册这一行原文标为「防爆等级：IP68」，IP68 实际是防护等级；另外工作温度、相对湿度、气压手册未标注，严寒、高温或高湿场合请先向厂家确认适用性。
视频摄像头抓拍有什么用？画面存在哪里？
机械扫描只能告诉你「转到某个角度时读数异常」，摄像头的作用是把这个角度看到的画面一起留下来，让值班人员在后台直接判断是管道法兰、阀门、装卸口还是别的部位，减少现场排查时间。画面是否存储、存多久、存在主机还是上位机，属于上位机软件的功能配置，手册未说明，请向厂家确认。
一套系统都含什么？日常维护要注意什么？
手册明确系统由主机和上位机两部分组成；光路示意图中还有远端反射板（漫散射面）。下单前请把范围写清：反射板／标靶、上位机软件与授权点数、座式安装的立柱与基座、线缆与防雷件是否含在报价内。日常维护主要是保持镜头窗口清洁（软布擦拭，不用硬物刮）、检查云台转动是否顺畅、扫描范围内是否有新增遮挡，并定期核对上位机的读数与报警记录；维护前务必断电。
产品证书
证书类型 防爆合格证
证书编号 CNEx23.1596X
型号规格 XT-G6000C
产品名称 云台扫描式激光气体在线监测系统
防爆标志 Ex db IIC T6 Gb／Ex tb IIIC T80℃ Db
防护等级 IP68（手册参数页载明，证面请核对）
检测气体 CH4（甲烷）
生产企业 河南欧泰威尔电子科技有限公司
提示：防爆标志、防爆编号与型号按产品手册载明内容录入，防爆合格证原件未提供，发证机构、有效期与依据标准请以证书原件为准；防爆编号可通过发证机构官方渠道核验。本机为隔爆型 db ＋ 粉尘外壳保护型 tb，与本目录中本安型（ia／ib）产品不是同一套标志，选型、安装与备件更换时不要混用。
