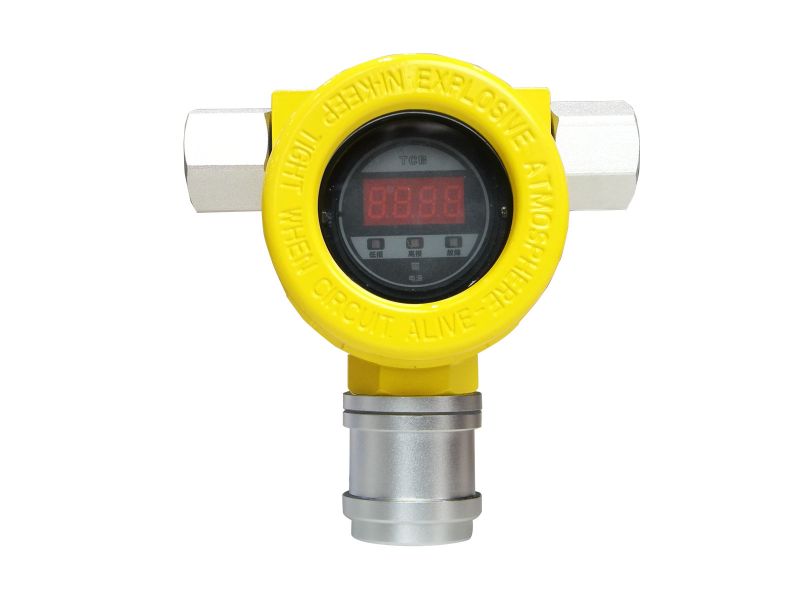

产品概述
GTYQ-TCB2 系列工业及商业用途点型可燃气体探测器是河南欧泰威尔电子科技有限公司（OTYWELL）研发生产的固定式气体检测报警设备，包含 GTYQ-TCB2、GTYQ-TCB2-ZX 等型号。产品采用自然扩散式采样方式，可对可燃气体、氧气及有毒气体进行连续监测与泄漏检测；检测原理可选催化燃烧式、电化学式、红外线、热导、PID 等，可按被测气体种类与现场工况选配。
本产品采用高性能气体敏感元器件与微控制器技术，结合精良 SMD 工艺制造而成，具有良好的重复性和温湿度特性、抗干扰性能，使用寿命长、操作方便。产品可将空气中的气体浓度信号转化为电信号输出，支持三线制（4～20）mA 电流信号、总线制 4 线 RS485 数字信号、两线制信号输出方式，具有传输距离远、布线简便等特点；传输距离 ≤1000m。显示方式可选 LCD 液晶显示或 LED 数码显示。
供电方面，产品额定电压为 DC24V／AC220V，功耗 ≤3W；外壳防护等级 IP66，可适应工业现场潮湿、多尘环境。产品支持双继电器输出，并可选配防雨罩与声光警示灯，便于在户外或恶劣环境下长期稳定运行。
防爆性能方面，GTYQ-TCB2 系列同时具备隔爆型与本安型两张防爆合格证：隔爆型防爆合格证 CE25.7396X，防爆标志 Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db，外壳防护等级 IP66；本安型防爆合格证 CLEx24.1031X，防爆标志 Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db，外壳防护等级 IP65。产品适用于具有爆炸性可燃气体 ⅡA～ⅡC 级、温度组别为 T1～T6 的危险场所，同时可用于可燃性粉尘环境（粉尘环境有静电危险限制，见技术参数「特殊使用条件」）。产品另取得中国国家强制性产品认证（CCC 消防产品认证，依据 GB 15322.1-2019，符合《强制性产品认证实施规则 火灾报警产品》CNCA-C18-01：2024）。
产品特点
隔爆型 + 本安型双防爆合格证：同一型号同时持有隔爆型（Ex db）与本安型（Ex ia/ib）两张防爆合格证，可按项目设计要求选择对应防爆型式，选型余地大。
防护等级 IP66：由防爆合格证 CE25.7396X 附录载明「外壳防护等级：IP66」，防尘防水性能有证书支撑。
多气体、多原理可选：既可检测可燃气体，也可检测氧气及有毒气体；检测原理可选催化燃烧式、电化学式、红外线、热导、PID 等。
双继电器输出：内置无源触点开关量输出，可联动风机、电磁阀、声光报警器等外部设备。
多种输出方式：三线制（4～20）mA 电流信号／总线制 4 线 RS485 数字信号／两线制信号输出，便于接入 DCS、PLC 等控制系统；传输距离 ≤1000m。
ZX 型号支持总线制组网：GTYQ-TCB2-ZX 采用总线制 4 线 RS485 输出，便于多点组网集中监控；GTYQ-TCB2 为其他输出方式。
显示方式可选：LCD 液晶显示或 LED 数码显示，便于现场读取实时浓度。
自然扩散式采样：无需采样泵与管路，减少维护环节。
宽供电范围：额定电压 DC24V／AC220V，现场取电灵活，功耗 ≤3W。
双重资质：CCC 消防产品认证（GB 15322.1-2019）与防爆合格证齐备，另有防爆检验报告实测数据支撑。
户外适应性强：可选配防雨罩，适配户外与潮湿场所安装。
应用场景
燃气管网与市政管廊：燃气管网、市政管廊等场所的气体安全检测报警控制
科研与公共机构：科研单位、研究院、医院、学校等存在气体的现场
石油化工与燃气行业：炼油厂、化工厂、液化气站、燃气锅炉房等场所的可燃气体泄漏监测
加油加气与涂装场所：加油加气站、喷漆房等可燃气体易积聚场所
危险场所通用：适用于具有爆炸性可燃气体 ⅡA～ⅡC 级、温度组别 T1～T6 的危险场所；具备粉尘防爆型式，可用于可燃性粉尘环境（须遵守粉尘环境静电危险限制）
技术参数
| 检测气体 | 可燃气体／氧气及有毒气体 |
|---|---|
| 检测原理 | 催化燃烧式、电化学式、红外线、热导、PID 等 |
| 采样方式 | 自然扩散式 |
| 显示方式 | LCD 液晶显示、LED 数码显示（可选） |
| 额定电压 | DC24V／AC220V（依据防爆合格证 CE25.7396X 附录第 1 条） |
| 功耗 | ≤3W（依据防爆合格证 CE25.7396X 附录第 2 条） |
| 示值误差 | ±5%FS |
| 输出信号 | 三线制（4～20）mA 电流信号／总线制 4 线 RS485 数字信号／两线制信号输出 |
| 报警输出 | 双继电器输出（内置无源触点开关量输出），可配接声光报警器 |

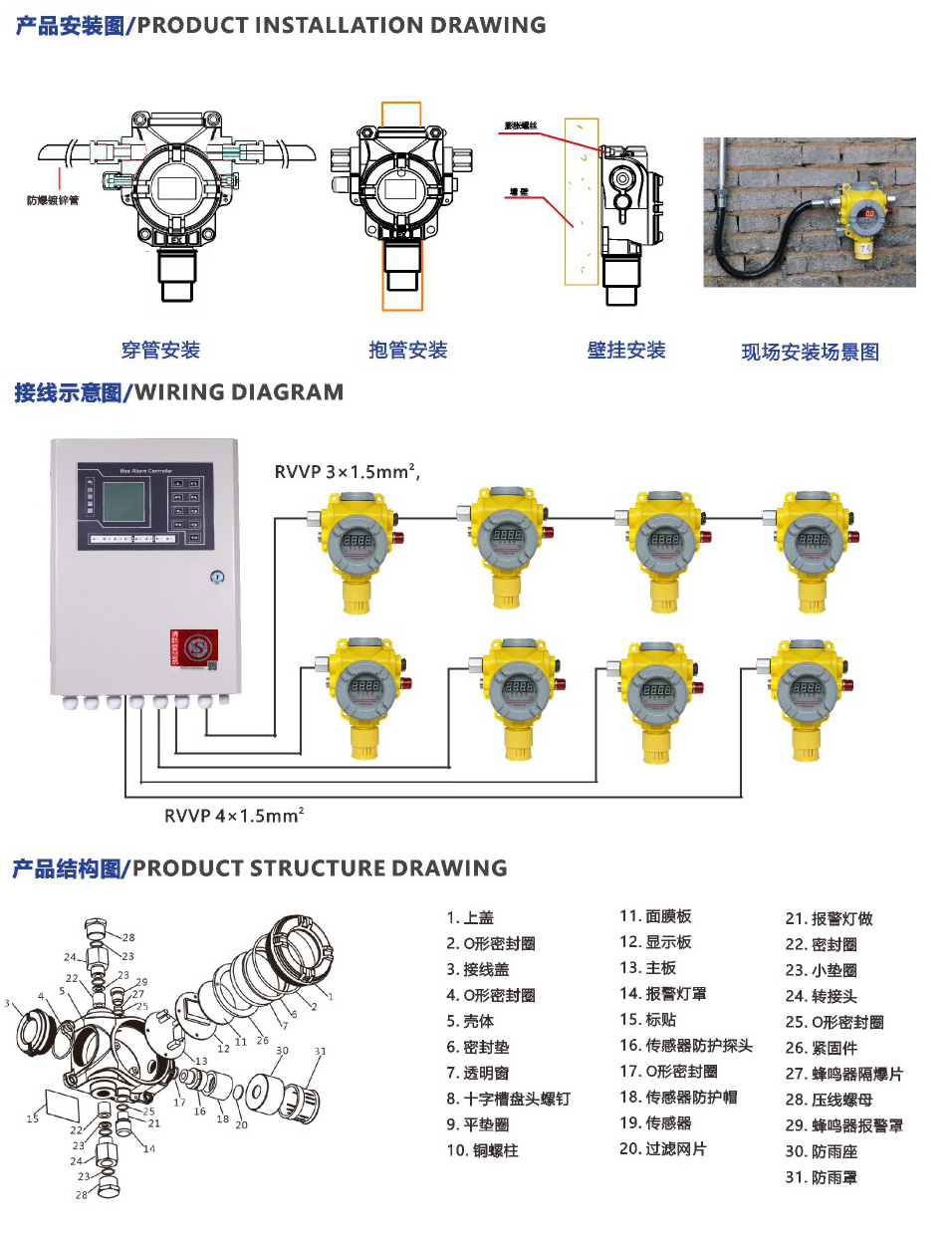

| 连接电缆 | RVVP 3×1.5mm² 或 RVVP 4×1.5mm²；RVVP 2×1.5mm² |
| 传输距离 | ≤1000m |
| 工作温度 | -40℃～+70℃（可燃）；-20℃～+50℃（有毒） |
| 相对湿度 | （20～93)% |
| 环境压力 | （86～106)KPa |
| 外观尺寸 | 218×175×92 (mm) |
| 重量 | 2050g |
| 其他配置 | 防雨罩、双继电器输出 |
| 防爆类型 | 隔爆式 + 本安（同一型号具备两种防爆型式的防爆合格证） |
| 防爆标志（隔爆型） | Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db |
| 防爆标志（本安型） | Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db |
| 防爆合格证 | CE25.7396X（隔爆型，中海油天津化工研究设计院有限公司／国家防爆产品质量检验检测中心（天津））；CLEx24.1031X（本安型，国家低压防爆电器质量检验检测中心（辽宁）） |
| 外壳防护等级 | IP66（防爆合格证 CE25.7396X 附录第 3 条） |
| 本安参数 | Ui：28V；Ii：93mA；Pi：0.65W；Ci：0nF；Li：0mH（防爆合格证 CLEx24.1031X） |
| 实测最高表面温度 | Ⅱ类 46.2℃（符合Ⅱ类设备 T6 温度组别）；Ⅲ类 46.2℃（符合粉尘环境 T80℃ 要求）（依据防爆检验报告 2024501FGDQ80031） |
| 计量编号 | 2018C241-41 |
| 特殊使用条件 | 产品用于爆炸性粉尘环境中，存在潜在静电危险，因此不能用于受产生电荷过程、机械摩擦、分离过程、电子发射和气动传输粉尘影响的区域。另：防爆标志后缀「X」表示防止由于冲击或摩擦引起的点燃危险 |
| 编码位 | 代号 | 含义 |
|---|---|---|
| ①（气体类型） | G | 工业及商业用途点型可燃气体探测器 |
| ①（气体类型） | T | 甲烷（天然气） |
| ①（气体类型） | Y | 丙烷（液化气） |
| ①（气体类型） | M | 一氧化碳（人工煤气） |
| ①（气体类型） | Q | 其他气体 |
| ②（输出信号） | ZX | 总线制 4 线 RS485 输出 |
| ②（输出信号） | 不注 | 其他输出 |
说明：产品型号的基本构成为「①-TCB2-②」。按此规则，GTYQ-TCB2-ZX 为总线制 4 线 RS485 输出型号；GTYQ-TCB2 未标注 ② 位，属「其他输出」。具体输出方式请与我司销售或技术确认。
常见问题
GTYQ-TCB2 和 GTYQ-TCB2-ZX 有什么区别？
两者均为工业及商业用途点型可燃气体探测器，产品主体一致，区别在输出信号。GTYQ-TCB2-ZX 采用总线制 4 线 RS485 数字信号输出，便于多点组网、集中监控；GTYQ-TCB2 为其他输出方式。如现场需要 RS485 总线组网，请选择带 ZX 后缀的型号。两种型号均已取得 CCC 消防产品认证。
这款探测器有哪些防爆合格证？防爆标志是什么？
GTYQ-TCB2 系列同时具备隔爆型和本安型两张防爆合格证：① 隔爆型防爆合格证 CE25.7396X，防爆标志 Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db，由中海油天津化工研究设计院有限公司（国家防爆产品质量检验检测中心（天津））签发，有效期至 2030 年 12 月 09 日；② 本安型防爆合格证 CLEx24.1031X，防爆标志 Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db，由国家低压防爆电器质量检验检测中心（辽宁）签发，有效期至 2029 年 03 月 18 日。可按项目设计要求选择对应防爆型式。
防护等级是多少？两张防爆证的防护等级一样吗？
不一样，请按所选防爆型式对应引用：隔爆型防爆合格证 CE25.7396X 附录明确载明「外壳防护等级：IP66」；本安型防爆合格证 CLEx24.1031X 说明事项第 4 条载明「外壳防护等级：IP65」，其配套检验报告 2024501FGDQ80031 的防护等级试验结果为 IP65。对外宣传时请勿混用。
可以用在哪些危险场所？
产品适用于具有爆炸性可燃气体 ⅡA～ⅡC 级、温度组别为 T1～T6 的危险场所。隔爆型标志中的 IIIC 与本安型标志中的 ⅢC 表示同时具备粉尘防爆型式，可用于可燃性粉尘环境，但须遵守特殊使用条件：产品用于爆炸性粉尘环境中存在潜在静电危险，不能用于受产生电荷过程、机械摩擦、分离过程、电子发射和气动传输粉尘影响的区域。
检测哪些气体？用什么原理？
检测对象为可燃气体、氧气及有毒气体。检测原理可选催化燃烧式、电化学式、红外线、热导、PID 等，可按被测气体种类与现场工况选配。采样方式为自然扩散式，无需采样泵与管路。
供电、功耗和输出信号是怎样的？
额定电压 DC24V／AC220V，功耗 ≤3W。输出信号支持三线制（4～20）mA 电流信号、总线制 4 线 RS485 数字信号、两线制信号输出；连接电缆采用 RVVP 3×1.5mm²、RVVP 4×1.5mm² 或 RVVP 2×1.5mm²，传输距离 ≤1000m。
能联动外部设备吗？
可以。产品具备双继电器输出（内置无源触点开关量输出），可联动风机、电磁阀、声光报警器等外部设备，并可选配声光警示灯与防雨罩。
显示方式是什么？
显示方式可选 LCD 液晶显示或 LED 数码显示，便于现场直观读取实时气体浓度。
产品有哪些认证？
产品取得中国国家强制性产品认证（CCC 消防产品认证）2 份：GTYQ-TCB2 证书编号 2025081801001912，GTYQ-TCB2-ZX 证书编号 2025081801001919，均依据 GB 15322.1-2019，符合《强制性产品认证实施规则 火灾报警产品》CNCA-C18-01：2024，由应急管理部消防产品合格评定中心发证。同时取得隔爆型防爆合格证 CE25.7396X 与本安型防爆合格证 CLEx24.1031X，并有配套防爆检验报告 J2517396（隔爆型）与 2024501FGDQ80031（本安型）。
CCC 证书是否覆盖防爆性能？
不覆盖。CCC 证书均载明「本证书认证范围不含国家标准 GB 15322.1-2019 中 5.2.10 防爆型式的要求」。CCC 证明的是消防报警性能，防爆性能由防爆合格证独立证明，两者是两套体系，选型与验收时请分别核验。
防爆检验报告里有哪些实测数据？
隔爆型防爆检验报告 J2517396 载明：结构检查合格，样品防爆型式为隔爆型及防粉尘点燃外壳保护型；外壳耐压试验按 1.5 倍参考压力进行静压试验，防爆等级 IIC，试验部位为隔爆腔，参考压力氢气 450kPa、乙炔 536kPa，外壳耐压采用水压 850kPa 历时 10s，结果未变形、未损坏；Ex 封堵件型式试验螺纹规格 M20×1.5，施加力矩 40N·m 拆卸无损坏，施加压力 3.0MPa 无变形、无损坏。本安型防爆检验报告 2024501FGDQ80031 载明：防护等级试验结果 IP65（经 IP6X 防尘、IPX5 防水试验）；温度试验Ⅱ类最高温度 46.2℃、Ⅲ类最高温度 46.2℃；介电强度试验施加 500VAC 试验电压不少于 60s 未发生电击穿或闪络；火花点燃试验在正常和故障状态下的短路、通断试验均未出现点燃。如招投标需要，可提供报告原件核验。
产品证书
产品与生产企业信息
| 产品名称 | 工业及商业用途点型可燃气体探测器 |
|---|---|
| 型号规格 | GTYQ-TCB2、GTYQ-TCB2-ZX 等（系列型号构成「①-TCB2-②」，见技术参数模块「型号编码规则」） |
| 认证委托人／生产者／生产企业 | 河南欧泰威尔电子科技有限公司（生产者编号 H009768） |
| 企业地址 | 河南省郑州市高新区健杨路与莲花街交汇处联东U谷38号楼2单元 |
| 邮政编码 | 450000 |
中国国家强制性产品认证证书（CCC 消防产品认证，共 2 份）
| 产品标准和技术要求 | GB 15322.1-2019 |
|---|---|
| 认证依据 | 符合《强制性产品认证实施规则 火灾报警产品》（CNCA-C18-01：2024）的要求 |
| 发证机构 | 应急管理部消防产品合格评定中心 |
| 证书①编号 | 2025081801001912 —— 型号规格：工业及商业用途点型可燃气体探测器 GTYQ-TCB2（主型）；发证日期 2026 年 01 月 20 日；有效期至 2030 年 05 月 27 日；注：本证书系第 1 次变更 |
| 证书②编号 | 2025081801001919 —— 型号规格：工业及商业用途点型可燃气体探测器 GTYQ-TCB2-ZX（主型）；发证日期 2025 年 05 月 28 日；有效期至 2030 年 05 月 27 日 |
| 认证范围说明 | 本证书认证范围不含国家标准 GB 15322.1-2019 中 5.2.10 防爆型式的要求 |
| 证书查询 | 国家认监委网站（www.cnca.gov.cn）；中国消防产品信息网（www.cccf.com.cn）；认证机构网站（www.cccf.net.cn）；也可扫描证书二维码查验。机构认可：CNAS C073-P |
防爆合格证（隔爆型）
| 证书编号 | CE25.7396X |
|---|---|
| 发证机构 | 中海油天津化工研究设计院有限公司（国家防爆产品质量检验检测中心（天津））（石油和化学工业电气产品防爆质量监督检验中心） |
| 发证机构地址 | 中国天津市丁字沽三号路 85 号；邮编 300131；电话/传真 022-26651066／26689116；E-mail pcec@pcec.com.cn；http://www.pcec.com.cn |
| 发给（制造商） | 河南欧泰威尔电子科技有限公司 |
| 产品名称 | 工业及商业用途点型可燃气体探测器 |
| 型号及规格 | ①-TCB2-②（① 代表气体类型，② 代表输出信号，见技术参数模块「型号编码规则」） |
| 防爆标志 | Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db |
| 额定电压 | DC24V／AC220V |
| 功耗 | ≤3W |
| 外壳防护等级 | IP66 |
| 技术文件 | Q/OTWE 008-2025 |
| 图号 | GTYMQ-TCB2-001 |
| 依据标准 | GB/T 3836.1-2021 爆炸性环境 第 1 部分：设备 通用要求；GB/T 3836.2-2021 爆炸性环境 第 2 部分：由隔爆外壳「d」保护的设备；GB/T 3836.31-2021 爆炸性环境 第 31 部分：由防粉尘点燃外壳「t」保护的设备 |
| 特殊使用条件 | 产品用于爆炸性粉尘环境中，存在潜在静电危险，因此不能用于受产生电荷过程、机械摩擦、分离过程、电子发射和气动传输粉尘影响的区域 |
| 关联检验报告 | J2517396 |
| 发证日期 | 2025 年 12 月 09 日 |
| 本证失效日期 | 2030 年 12 月 09 日 |
防爆合格证（本安型）
| 证书编号 | CLEx24.1031X |
|---|---|
| 发证机构 | 国家低压防爆电器质量检验检测中心（辽宁）（沈阳产品质量监督检验院） |
| 发证机构地址 | 中国·辽宁 沈阳经济技术开发区细河四北街 6 号；邮编 110027；电话 024-62832918／62832910；E-mail gjdyfb@163.com；http://dyfb.syzjy.net |
| 制造商 | 河南欧泰威尔电子科技有限公司；地址：河南省郑州市高新区健杨路与莲花街交汇处联东U谷38号楼2单元 |
| 产品名称 | 工业及商业用途点型可燃气体探测器 |
| 型号规格 | GT-TCB2 DC24V 90mA |
| 可代表型号 | GT-TCB2、GTYQ-TCB2-ZX、GT-TCB3、GT-TCB4、GT-TCB6、TCB2-W、TCB2-B、TCB2-F、TCB1、TCB2、TCB8、TCB9 |
| 防爆标志 | Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db |
| 本安参数 | Ui：28V；Ii：93mA；Pi：0.65W；Ci：0nF；Li：0mH |
| 外壳防护等级 | IP65（说明事项第 4 条） |
| 产品标准 | Q/OT 006-2023 |
| 总装图号 | GT-000 |
| 依据标准 | GB/T 3836.1-2021 爆炸性环境 第 1 部分：设备 通用要求；GB/T 3836.4-2021 爆炸性环境 第 4 部分：由本质安全型「i」保护的设备 |
| 说明事项 | 「X」：防止由于冲击或摩擦引起的点燃危险 |
| 发证日期 | 2024 年 03 月 19 日 |
| 有效期至 | 2029 年 03 月 18 日 |
防爆检验报告（隔爆型）
| 报告编号 | J2517396（共 3 页） |
|---|---|
| 检验类别 | 防爆合格证检验 |
| 产品名称／型号规格 | 工业及商业用途点型可燃气体探测器 GTYMQ-TCB2 |
| 委托单位 | 河南欧泰威尔电子科技有限公司 |
| 技术参数 | DC24V，≤3W |
| 检验依据 | GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.31-2021 |
| 检验项目 | 结构检查、温度测定、外壳耐压试验、耐热耐寒试验、抗冲击试验、电缆夹紧试验、外壳防护等级试验、热剧变试验、内部点燃的不传爆试验、热试验、密封试验和机械强度试验、Ex 封堵件的型式试验 |
| 检验日期／样品情况 | 检验日期 2025 年 11 月 14 日至 2025 年 11 月 24 日；签批日期 2025 年 12 月 09 日；样品数量 2 台，样品完好，检验地点实验室；到样日期 2025 年 11 月 11 日；样品来源：客户提供 |
| 样品描述 | 该样品的防爆型式为隔爆型，同时可使用在可燃性粉尘环境中。样品外壳由铸铝材质的壳体、上盖、接线盖，钢材质的压紧螺母堵头、报警灯座，铸铝材质的转接头、蜂鸣器报警罩、传感器固定铝帽、传感器固定铝座，塑料材质的报警灯罩组成。上盖上设有 1 处玻璃透明件，内装主板、显示板。设有 2 处引入口，一处采用堵头封堵，另一处浇封出线 |
| 检验结论 | 符合检验依据的要求 |
| 实测项——结构检查 | 样品的防爆型式为隔爆型及防粉尘点燃外壳保护型；样品与图纸一致，各项检查结果符合标准要求。判定：合格 |
| 实测项——外壳耐压试验 | 进行 1.5 倍参考压力的静压试验；防爆等级 IIC；试验部位：隔爆腔；参考压力：氢气 450kPa、乙炔 536kPa；外壳耐压：水压 850kPa，历时 10s；结果：未变形，未损坏。判定：合格 |
| 实测项——Ex 封堵件的型式试验 | 螺纹规格 M20×1.5，施加力矩 40N·m 拆卸时应无损坏，结果未损坏；施加压力 3.0MPa 不应变形或损坏，结果无变形、无损坏。判定：合格 |
| 备注 | 温度测定、耐热耐寒试验、抗冲击试验、电缆夹紧试验、外壳防护等级试验、热剧变试验、内部点燃的不传爆试验、热试验、密封试验和机械强度试验见检验报告 J2110023 b。 |
防爆检验报告（本安型）
| 报告编号 | 2024501FGDQ80031（共 3 页） |
|---|---|
| 检验类别 | 防爆合格证检验 |
| 产品名称／规格型号 | 工业及商业用途点型可燃气体探测器 GT-TCB2 |
| 制造商 | 河南欧泰威尔电子科技有限公司（地址：河南省郑州市高新区健杨路与莲花街交汇处联东U谷38号楼2单元） |
| 防爆标志 | Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db |
| 技术参数 | DC24V 90mA |
| 样品情况 | 样品数量 2 台；样品编号 2024501FGDQ80031；样品状态：符合检验要求；样品来源：送检；到样日期 2023 年 12 月 27 日；检验期间 2023 年 12 月 27 日至 2024 年 03 月 14 日 |
| 产品描述 | 样品为本质安全型防爆型式，同时适用于粉尘场所，样品由外壳、电路板等组成，外壳材质为铝 |
| 检验依据 | GB/T 3836.1-2021；GB/T 3836.4-2021 |
| 检验项目 | 介电强度试验、外壳防护等级（IP）、温度试验、火花点燃试验、结构检查等共 5 项 |
| 检验结论 | 合格（对所检项目判定为符合以上标准规定）；签发日期 2024 年 03 月 19 日 |
| 实测项——结构检查 | 铭牌、Ex 标志齐全；本安参数 Ui：28V，Ii：93mA，Pi：0.65W，Ci：0nF，Li：0mH；各项检查均符合标准要求。判定：合格 |
| 实测项——外壳防护等级（IP） | 经 IP6X 防尘试验，外壳内应无影响设备正常操作或安全的粉尘；经 IPX5 防水试验，外壳内应无影响设备正常操作或安全的积水。结果：外壳内无粉尘、无积水；防护等级 IP65。判定：合格 |
| 实测项——温度试验 | 最高表面温度应不超过 80℃。结果：Ⅱ类最高温度 46.2℃，符合Ⅱ类设备 T6 温度组别；Ⅲ类最高温度 46.2℃，符合粉尘环境 T80℃ 要求。判定：合格 |
| 实测项——介电强度试验 | 对试验部位施加 500VAC 试验电压，不少于 60s，试验期间应无电击穿或闪络现象。结果：未发生电击穿或闪络现象。判定：合格 |
| 实测项——火花点燃试验 | 任一选定试验点的每一次试验均不应出现点燃。结果：任一选择的正常和故障状态下的短路、通断试验均未出现点燃。判定：合格 |
上述证书与检验报告扫描件可在「资料下载」页获取；如需核对原件，可向发证机构查询。
